2012年11月08日

[メモ] s10のグリップはs5に入らない

いかにもグリップが交換できそうなパイロットS5とS10の話。

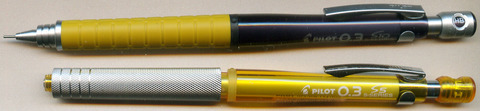

・(↑写真上段)s10軸+s5のラバーグリップ=可
・(↑写真下段)s5軸+s10の金属グリップ=不可


<原因>
軸は同じ形だが、s5にはグリップをはめる部分にでっぱりがあるため、金属グリップが入らない。
s10にはこのでっぱりを削った跡がある。

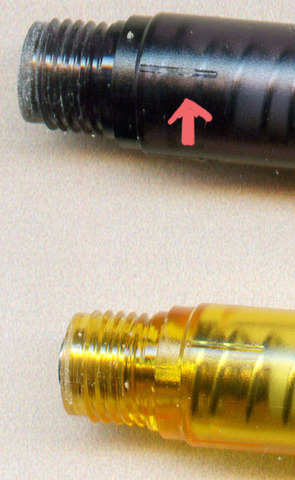

↓上はs10、下はs5。矢印はでっぱりを削った跡がある部分

真鍮リングをはめる部分にもでっぱりがあり、でっぱりが削られていないs5には真鍮リングははまらない。

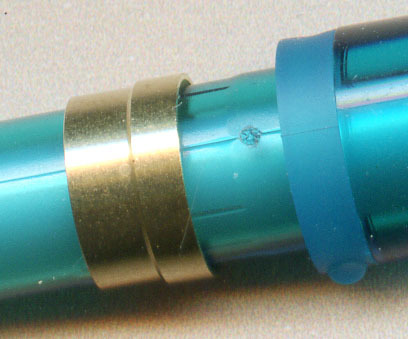

↓はs5軸にs10の真鍮リングをはめようとしたところ。

s5でもs10と同じようにでっぱりを削れば金属グリップが入りそうです。試していないのでわかりませんし、試さない方が無難ですが。

<部品>

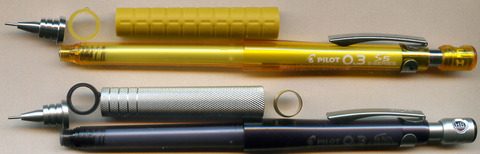

上s5、下s10。
ほぼグリップ部の違いだけ。軸中央のゴムリングとs10の真鍮リングは失くしやすそうなので、外出先で分解しないほうがいいでしょう。
posted by masati at 17:15| Comment(0) | TrackBack(0) | メモ
